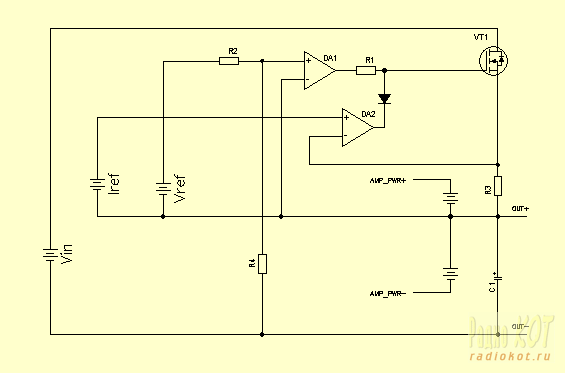

При построении сильноточных стабилизаторов напряжения радиолюбители обычно используют специализированные микросхемы серии и аналогичные, "усиленные" одним или несколькими, включенными параллельно, биполярными транзисторами. Если для этих целей применить мощный переключательный полевой транзистор, то удастся собрать более простой сильноточный стабилизатор. Схема одного из вариантов такого стабилизатора приведена на рис. В нем в качестве силового применен мощный полевой транзистор IRLR Хотя он и предназначен для работы в ключевом переключательном режиме, в данном стабилизаторе он используется в линейном режиме.
Предлагаемый для повторения лабораторный блок питания с регулируемым выходным напряжением позволяет подключать нагрузку с током потребления до 1,6 А. Выходное напряжение постоянного тока может быть от 1 до 9 В. Устройство имеет защиту от перегрузки и короткого замыкания в цепи нагрузки, а также защиту от повышенного напряжения сети переменного тока В. При конструировании этого БП была поставлена задача создать малогабаритный экономичный регулируемый блок питания с линейным стабилизатором напряжения, который бы по своим параметрам и надежности превосходил имеющиеся в свободной продаже аналогичные промышленные изделия. Конструкцию удалось разместить в пластмассовой коробке размерами х80х75 мм, в качестве которой применена обычная мыльница см фото. Принципиальная схема показана на рис.
