Схема подключения генератора на зил 131

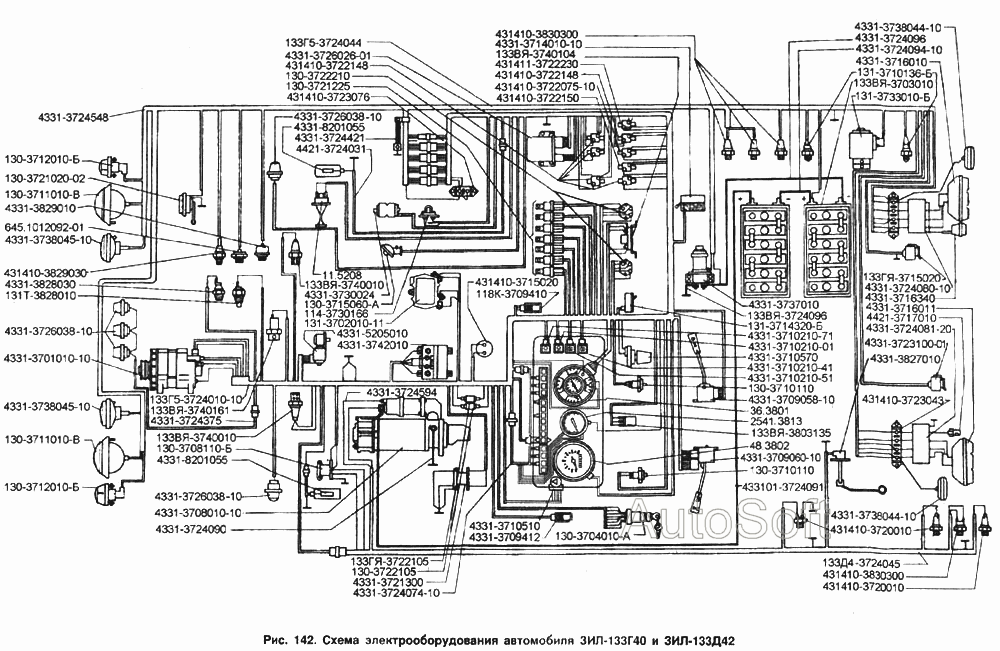

Основное отличие в том что ЗИЛ двуосный грузовик, с ведущей задней осью, а ЗИЛ — полноприводный трёхосный грузовик, оснащённый системой подкачки шин, выпускавшийся преимущественно для военных. Во многом их электронные схемы схожи, но не одинаковы. В данном публикации мы покажем схемы электрооборудования, описание предохранителей и реле Зил , места их расположения.

Схема подключения генератора зил 131 цветная с описанием - смотреть видео

Опт 3 Опт 2 Все товары бренда. Сохранить в PDF. На схеме в автокаталоге.

Приводимый в действие с помощью ременной передачи, генератор автомобиля ЗИЛ снабжает электроэнергией все установленное на грузовике электрооборудование. Эффективность работы этого узла зависит не только от исправности отдельных деталей, но и от правильности подключения к бортовой сети. Ошибки, допущенные при подсоединении электропроводки, становятся причиной возникновения серьезных неисправностей.

Генератор является источником электроэнергии для электроснабжения потребителей и зарядки аккумуляторной батареи. Генератор представляет собой трехфазную двенадцатиполюсную синхронную с электромагнитным возбуждением электрическую машину, у которой частота наводимой ЭДС электродвижущей силы пропорциональна частоте вращения ротора генератора. Статор набран из отдельных пластин электротехнической стали, соединенных в пакет сваркой или заклепками.
